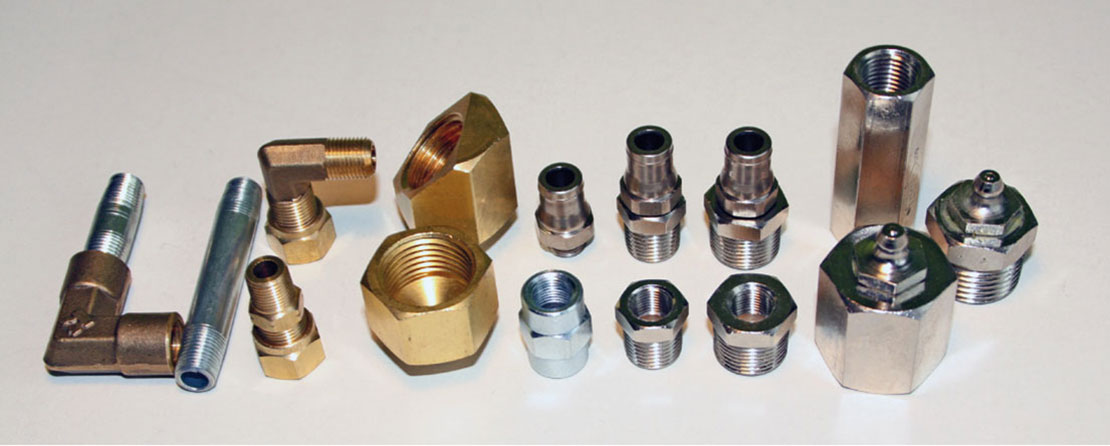

ACCESORIOS

INSTALACIÓN DIRECTA:

ADAPTADOR MONTAJE DIRECTO RECTO

  • P-403S - 1/2” (H) a 3/8” (M), Recto
  • P-402S - 1/2” (H) a 1/4” (M), Recto
  • P-401S - 1/2” (H) a1/8” (M), Recto
  • P-410S - 1/2” (H) a 10 mm(M), Recto
  • P-408S - 1/2” (H) a 8 mm (M), Recto
  • BY-1814 - Reducción 1/8” (H) a 1/4" (M)
  • BY-1818 - Reducción 1/8” (H) a 3/8" (M)

CONECTOR Y TUBERÍA DE SOPORTE

  • Tubo, 1/8” (M/M) x 29 mm (L)
  • Tubo, 1/8” (M/M) x 58 mm (L)
  • Tubo, 1/8” (M/M) x 89 mm (L)
  • Conector 1/8” (H/H), Recto
  • Conector 1/8” (H/H), ángulo 90°

ADAPTADOR MONTAJE DIRECTO ÁNGULO DE 45º

  • P-403A - 1/2” (H) a 3/8” (M), Ángulo
  • P-402A - 1/2” (H) a 1/4” (M), Ángulo
  • P-401A - 1/2” (H) a1/8” (M), Ángulo
  • P-410A - 1/2” (H) a 10 mm(M), Ángulo
  • P-408A - 1/2” (H) a 8 mm (M), Ángulo
  • BY-1814 - Reducción 1/8” (H) a 1/4" (M)
  • BY-1818 - Reducción 1/8” (H) a 3/8" (M)

  • ATENCIÓN:
  • Utilizar un soporte de montaje remoto cunado las condiciones de instalación sean las siguientes:
  • 1. La temperatura ambiente excede 60°C (140°F) o si la superficie del rodamiento excede 50°C (122°F)
  • 2. Cuando hay mucha vibración
  • 3. Cuando el orificio de engrase sea de 6mm, 1/16" o menor
  • 3. En Áreas de difícil acceso para realizar el engrase

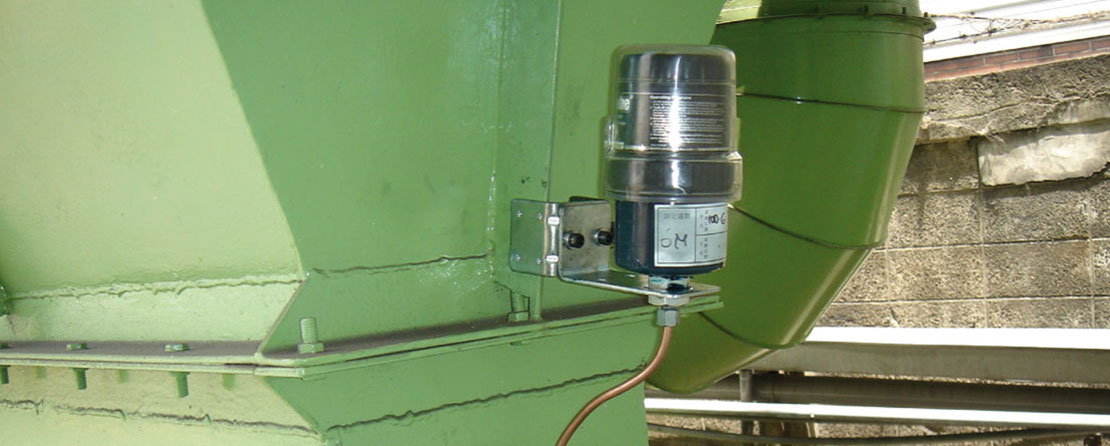

INSTALACIÓN REMOTA:

PINZA DE MONTAJE

  • P-506C - H 60 x W 50 x D 40 mm (Incluye 3 unidades de tornillo hexagonal.

BRAZO DE MONTAJE PARA MALLA

  • P-507C - H 200 x W 50 x D 20 mm (Incluye(2) unidades tornillo hexagonal)

SOPORTE DE MONTAJE

  • P-406F - 1/2” (F) para Tubo de Plástico o Cobre, Ø 6 x 0.8 mm

VÁLVULA DE RETENCIÓN PARA ACEITE

  • P-202V – Válvula de retención 1/4” (H) a 1/4” (M) conector.

ADAPTADORES PARA TUBO PLASTICO

  • P-501U - Conector 1/8” (M), Recto
  • P-508M - Conector 8 mm (M), Recto
  • P-591U - Conector 1/8” (M), 90°ángulo
  • P-501USP - Conector Rápido 1/8” (M), Recto
  • P-508MSP - Conector Rápido 8mm (M), Recto

ADAPTADORES PARA TUBO DE COBRE

  • P-601H - Conector 1/8” (M), Recto
  • P-691H - Conector 1/8” (M), 90°angle
  • BY-1814 - Reducción 1/8” (H) a 1/4" (M)
  • BY-1818 - Reducción 1/8” (H) a 3/8" (M)

  • ATENCIÓN:
  • No instalar el lubricador si la temperatura ambiente excede los 60ºC (140°F) (60°C) o a más de 4,6 m de distancia del punto de lubricación. La pinza de montaje P-405F y la tubería plástica PU son aptos para la mayoría de aplicaciones. En caso de que la temperatura de la superficie del rodamiento exceda 50°C (122°F) entonces es necesario usar tubería de cobre.
  • SIEMPRE mantener la longitud del cable y la curvatura del tubo al mínimo posible.
